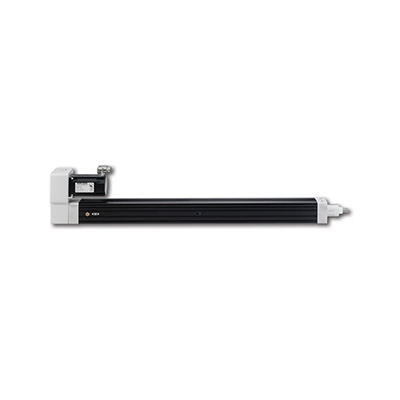

EC5 系列电动缸


  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
EC5 系列电动缸系统是我们最可靠的直线运动系统,适用于极重型推力负载。 精确轧制的滚珠丝杠可以实现安静操作,为多种减速电机提供低齿隙和高精确度。 轴承和驱动器外壳由耐用的结构材料制成,能够应对极端潮湿或污染严重的环境。 其特殊设计最大限度降低了对日常维护的需求。
可用电机
T41x科尔摩根混合步进电机(推荐使用P7000驱动器)
AKM42E、42G、52G、52L、52H科尔摩根无刷AKM伺服电机
NEMA 34、42定制电机底座


特点

轴承/驱动器外壳: 6063-T6阳极氧化铝外壳
安装板: 6061-T6阳极氧化铸铝板
推力轴承: 角接触,高推力滚珠轴承
皮带/皮带轮: AT-5,带可拉伸钢丝的聚氨酯
导向缸: 6063-T6阳极氧化铝硬化外壳
推力管: 300系列不锈钢,1/4硬度并接地
滚珠丝杠/螺母: 热处理碳合金钢
螺旋齿轮: 合金钢,表面硬化


可选配件

标准或定制长度至1 mm
电机或丝杠制动器
螺纹,球形,U形夹连杆端
环境保护罩
无尘室准备
同步皮带,螺旋齿轮,串联直接传动
法兰,U形夹,耳轴电动缸安装类型
磁定位传感器
线性电位计输出

MECHANICAL SPECIFICATIONS

Ball Screw Version

Max. Stroke Length, mm (in)

1500 (59.06)

Screw Lead, mm

32, 10 mm

Screw Diameter, mm

32

Unit Backlash, mm (in)

0.30 (0.12)

Dimensional Standard

Metric ISO6431 Std.

Bore Size, mm

100

Motor Mount

parallel or inline

PERFORMANCE SPECIFICATIONS

Travel life standards of 25.4 km (1,000,000 in)

Max. Thrust Force, N (lbf)

25,000 (5620)

Max. Velocity, m/s (in/s)

1.33 (52.5)

Max. Rated Duty Cycle

100

Std. Operating Temp Range, °C (°F)

-30 to +70 (-22 to +158)

Environment

IP54 Std. IP65 Opt.
