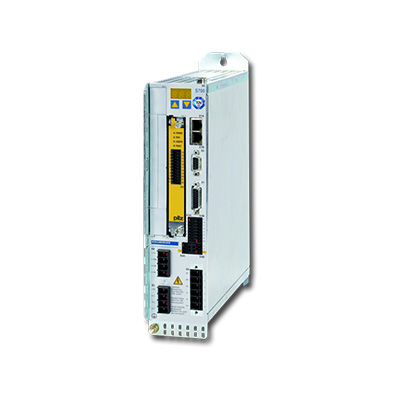

伺服驱动器 S700


  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
如今,机械和过程工程师面临诸多挑战,例如对产品和服务的种类日益增长的需求,对更高生产效率的需求,以及对供应链可用性和稳定性的需求。 凭借新型的S700伺服放大器,科尔摩根现在能够提供应对这些挑战的产品。 S700是一种具有扩展功能的全数字化伺服放大器,是复杂驱动任务的理想选择。 鉴于越来越多的工程师转向基于以太网的通信,例如EtherCAT和SynqNet,科尔摩根通过将以太网连接集成到新驱动器中,使S700能够满足未来需求。 S700板载接口使客户不必依靠额外的扩展卡来实现此类兼容性。SFD3 and Hiperface DSL可选单电缆支持。
提高生产效率
高速电流、速度和位置控制产生更高的机器转速
安全功能SIL2 / SIL3提高机器可用性
内置的IEC 61131宏编程语言使运动更加灵活


库存中的备用产品类型更少
多接口设计可实现与所有标准控制器的连接
多反馈功能与所有常用的反馈系统兼容


占用空间更小的开关柜
板载EMC滤波器
集成电源和制动电阻器


更快速的设置
使用存储卡更新参数与固件
通过连接器进行所有连接
自动调整


系统成本更低
板载EtherNet可以在无需添加硬件的情况下实现EtherCAT等实时现场总线
单一设备实现所有应用变化
灵活的接口使配置更加简单


特点
经过EAC,CE, UL, GOST-R, TÜV安全测试
直接接地1或3相电源供电,110V - 480V,50-60hz交流线路
拥有最大连续额定输出电流的型号:1.5 - 72A/相
安全扩展卡具有SIL2或SIL3功能,例如SDI、SLS、SS1、SS2、SBC等
EtherCAT和CANopen板载总线通信
存储卡插槽,用于备份参数和固件
经过优化的旋转变压器接口
自动调整
齿槽效应抑制
板载安全转矩关闭功能(STO)
市场上最快的反馈评估

额定数据

DIM

S701

S703

S706

S712

S7120P

S724

S7240P

S748

S772

额定线电压

V~

3 x 208V-10% … 3 x 480V+10%, 50/60 Hz

针对S1操作的额定线功率

kVA

1,1

2,2

4,5

9

9

18

18

35

50

辅助电源

V=





24





额定直流线路电压

V=





290-675





额定输出电流(均方根值)

-At 3 x 208 V

A RMS

2,5

5

6

12

12

24

24

48

72

- At 3 x 230 V

A RMS

2

4

6

12

12

24

24

48

72

- At 3 x 400 V

A RMS

1,5

3

6

12

12

24

24

48

72

-At 3 x 480 V

A RMS

1,5

3

6

12

12

24

24

48

70

峰值输出电流(均方根值)

A RMS

4,5

9

18

24

30

48

72

96

140



DIM

S701

S703

S706

S712

S7120P

S724

S7240P

S748

S772

包括风扇的高度(H

mm

345

348

385

宽度(W

mm

70

100

190

包括连接器的深度(D

mm

243
