兼容Modbus RTU

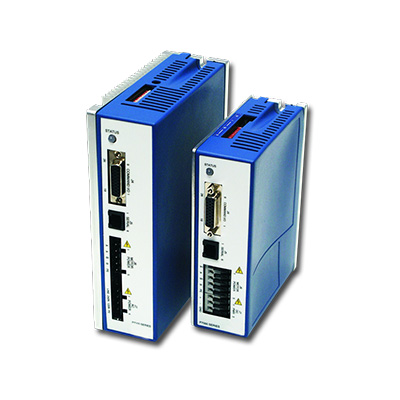

P70360-R4 增加到标准系列：
-分度功能，可以存储多大63个独立、可编程运动
-兼容Modus RTU
-RS-485 选件
配备集成电源模块
可选输入电压：120 或 240 VAC （单项，50/60 Hz）
持续电流：2.5 Amps；微步进峰值电流：3.5 Amps
最大轴功率：525 W
转速范围：0 to 50 转/秒
电机电感范围：50－200 mH （320 VDC 母线）；7－30 mH （160 VDC 母线）
9 点可编程输入
简单易用的图形用户界面
开环堵转检测方法
P70530 直流步进驱动器：
P70530-SD：-带有常规步进和方向接口
-Jog+/-、使能和步进/ 方向控制专用输入
-控制电机的脉冲串由用户提供
P70530-PN增加到标准系列
-分度功能，可以存储多达 63 个独立、可编程运动
-兼容Modbus RTU
输入电压: 20 或 75VDC
持续电流：5 Amps；微步进峰值电流：7.1Amps
最大轴功率:300 W
转速范围：0-50转/秒
电机电感范围： 2 到 15 mH
9点可编程输入
轻松便捷的图形用户界面
开环堵转检测方法
优势
单轴或多轴的理想应用解决方案 ，轻松实现的平稳运行9 个可编程输入，分度功能，简单便捷 的图形界面，满足客户的各种复杂的设备要求
开环堵转检测 (OLSD)， 可在堵转时对电机进行检测， 而无须编码器或旋转变压器的反馈，为您节省30%的成本
自动平滑调节功能可以从分度器接收全步骤脉冲命令，并插入微步骤，以便对粗糙的低速运动进行平滑处理。这样可以帮助您显著提高机器性能，同时不需要重新设计机器控制体系
中带抗谐振控制降低机械谐振的不良影响，帮助您提高小型电机的效率，并消除噪音堵转和机器停运
动态平滑的模拟S曲线算法可以降低跃度，尤其是在加速的时候。这样可以提升机器的机械寿命并降低能耗
|
规格 |
单位 |
P70530 |
P70360 |
|
输入电压范围 |
Volts |
20 - 75 VDC |
120 or 240 VAC |
|
持续电流 |
Amps RMS |
5 |
2.5 |
|
微步进峰值电流 |
Amps Peak |
7.1 |
3.5 |
|
专用输入* |
- |
+/-使能，+/-步进和方向* VDC TTL |
+/-使能，+/-步进和方向* VDC TTL |
|
可编程输入* |
- |
9点，可配置，光隔* 5-24 VDC，漏/源 |
9点，可配置，光隔* 5-24 VDC，漏/源 |
|
故障输出，用户可配置输出 |
- |
集电极开路 5-24 VDC |
集电极开路 5-24 VDC |
|
空载电流降低 |
整数 |
0-100%可设置 |
0-100%可设置 |
|
步距分辨率 |
- |
200-50000 步/转 |
200-50000 步/转 |
|
封装尺寸 |
宽*深*高 Inches (mm) |
1.14 x 4.4 x 4.2 (29 x 111 x 107) |
2.06 x 5.2 x 6.7 (52.3 x 132 x 170) |
|
环境温度 |
Degrees C |
0-45 |
0-45 |
|
最大机壳温度 |
Degrees C |
70 |
70 |
|
电机框架 |
- |
NEMA 17, 23, 34, 42 |
NEMA 23, 34, 42 |
|
最大轴功率 |
Watts |
300 |
525 |
|
转速范围 |
Revs/Second |
0-50 |
0-50 |
|
电机电感范围 |
mH |
2-15 |
50-200 (320 VDC BUS) 7-30 (160 VDC BUS) |
