6400 系列步进驱动器


  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载

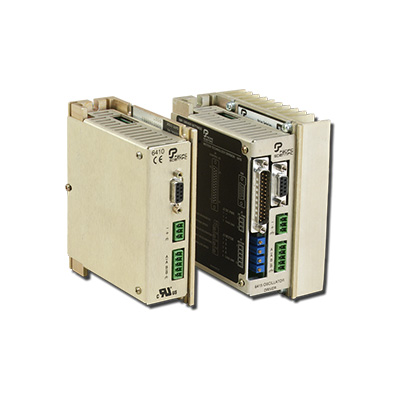

6400系列高性能微步驱动器模块化设计,支持范围广泛的应用要求。 这些驱动器为低压直流输入驱动应用提供最佳的性能数值。 6410型号配有步进和方向输入。 6415型添加了一个振荡器,允许+/- 10 VDC 输入指令,用于速度控制。
6410 和 6415:
单电源输入
输入电压从24到75VDC,满足宽电源范围
使用3段DIP开关调整输出电源,调整范围从 0.625 到 5 A
4相双极斩波驱动器,可实现优越的电流调节和低纹波电流
通过DIP开关可选择微步分辨率,最高可达51,200步/转
在众多应用中,空载电流减少可降低电机发热
可选择的步进滤波器可过流步进输出中的噪音
故障保护:
-相线-相线短路和相线-中性线短路
-内部电源欠压
-总线过压
体积紧凑

6415 还具有:
高/低速选择输入
内置多匝电位计
外置客户电位计
客户提供的 ±10 VDC 模拟量输入
可选的散热片



6410

6415

Step Sizes

Binary or Decimal, full to 1/250 or 1/256

Binary or Decimal, full to 1/250 or 1/256

Input Voltage

24-75 VDC

24-75 VDC

Output Current

0.625-7.1 amps, Peak

0.625-7.1 amps, Peak

Interface Inputs

Step and Direction

±10 VDC, Step/Dir, Discrete Input

Interface Outputs

n/a

n/a

Connectors

Screw Terminal, D Sub

Screw Terminal, D Sub

Package Size

W (w/heat sinks) xHxD

39.62 x 104.90 x 82.55 mm

(1.56 x 4.13 x 3.25 in)

39.62 x 104.90 x 82.55 mm

(1.56 x 4.13 x 3.25 in)
