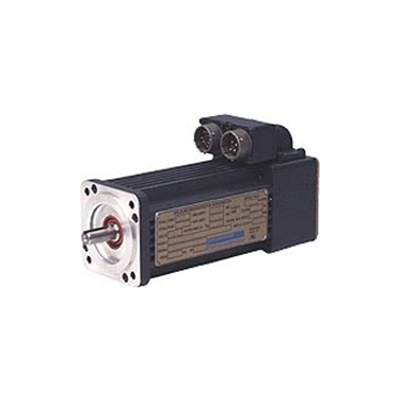

科尔摩根 Goldline® 系列电机具有多种电压、尺寸、选件以及定制化产品。永磁体设计保证了高转矩和高功率密度。B 和 M 系列是230 VAC 中低惯量电机。BH 和 MH 系列是400/480 VAC 高压系列,提供同样优秀的性能。
Goldline® B 和 BM 系列
特点
具有极致性能,可满足快速加速/减速、相容负载或更大的惯量失配的运动系统
B 系列为低惯量电机
M 系列为中惯量电机
NEMA 和公制底座
旋转变压器或编码器反馈
UL 认证
内置温控器
后轴延长
H类绝缘
Goldline® BH 和 MH 系列

特点
低(BH系列)、中(MH系列)惯量转子
5种框架规格,6种叠片长度
转速高达7500 RPM
400/480 VAC 绕组
90°可旋转CE连接器,接线盒

机架尺寸

B(M)10x

B(M)20x

B(M)40x

B(M)60x

B(M)80x

叠片段长度

B: 2,4,6
M: 3,5,7

B: 2,4,6
M: 3,5,7

B: 2,4,6
M: 3,5,7

B: 2,4,6
M: 3,5,7

B: 2,4,6,8
M: 3,5,7

绕组

A,B

A,B,C,D

A,B,C,D

A,B,C,D

A,B,C

最大额定直流母线电压

320

320

320

320

320

最大连续转矩(失速)

2.36 (20.9)

6.90 (61.1)

18.0 (159.3)

47.5 (420.4)

158 (1398)

最大峰值转矩

6.35 (56.2)

19.9 (176.1)

49.5 (438.1)

132 (1168)

422 (3735)


机架尺寸

BH(MH)10x

BH(MH)20x

BH(MH)40x

BH(MH)60x

BH(MH)80

叠片段长度

BH: 2,4,6
MH: 3,5,7

BH: 2,4,6
MH: 3,5,7

BH: 2,4,6
MH: 3,5,7

BH: 2,4,6
MH: 3,5,7

BH: 2,4,6,8
MH: 3,5,7

绕组

A,B

C,E,G

B,C,D

A,B,C,D,E,G

A,B,C,D,E

最大额定直流母线电压

565/680

565/680

565/680

565/680

565/680

最大连续转矩(失速)

1.9 (16.8)

5.6 (49.6)

15.8 (140)

36.6 (324)

124.3 (1100)

最大峰值转矩

6.3 (55.8)

20.2 (178.8)

49.5 (438.1)

126 (1115)

418 (3700)

最大额定速度

7500

7000

5000

4500

3000

最大额定功率@ Max BUS
kW (Hp)

1.2 (1.6)

2.2 (3.0)

5.9 (7.9)

10.5 (14.1)

30.7 (41.2)
