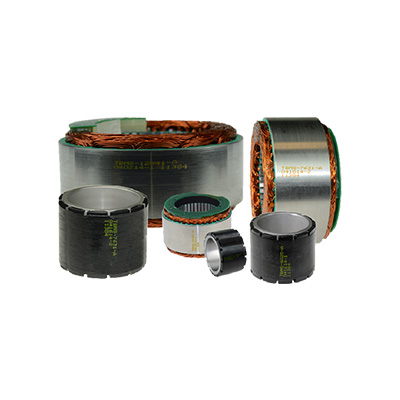

TBM系列无刷力矩电机


  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
通过使用机械设备本身的轴承支承转子,TBM系列无刷力矩电机可以直接嵌入设备中。该系列产品适用于要求电机体积小巧紧凑、轻重量、低惯性,但高功率的应用。科尔摩根拥有一系列标准电机,结合其高效和高性价比的联合研发能力,对机器人关节、医疗机器人、传感器万向节和制导系统等关键的运动控制应用,都能提供最合适且性能卓越的电机。
• 多种框架尺寸,外径规格从60毫米(2.36英寸)到129毫米(5.08英寸)不等
• 24/48/96 VDC标准优化绕组
• 低齿槽设计
• 在内部绕组温度达到155℃时,依然能够持续运行
• 防腐蚀不锈钢转子
• 转子纤维线缠绕固定
• 激光打标电枢
• 符合RoHS规范
• CE认证(在额定电压下)


选件:
• 定制绕组
• 锁存型霍尔效应器件(预校准,出厂预装)

框架尺寸

TBM(s)60

TBM(s)76

TBM(s)129

电机外径mm(in)

60.35mm (2.37 in)

75.97mm (2.99 in)

128.93mm (5.08 in)

通空直径

28.70mm (1.13 in)

36.07mm (1.42 in)

55.88mm (2.20 in)

连续失速转矩

.41 - 1.16 Nm

.99 - 2.39 Nm

3.12 - 10.3 Nm

峰值失速转矩

1.37 - 4.53 Nm

2.86 - 6.89 Nm

8.07 - 39.4 Nm

标准叠片段长度
定子尺寸A

12.70 mm (0.500 in)
25.40 mm (1.000 in)
50.80 mm (2.000 in)

15.24 mm (0.600 in)
30.73 mm (1.210 in)
46.23 mm (1.920 in)

13.33 mm (0.525 in)
41.28 mm (1.625 in)
54.61 mm (2.150 in)

额定母线电压(VDC

48 VDC

48 VDC

100 VDC

M最大失速转矩Tc
Nm (oz-in or lb-ft)

1.15 Nm (163 oz-in)

2.33 Nm (330 oz-in)

10.3 Nm (7.60 lb-ft)

最大转矩Tp
Nm (oz-in or lb-ft)

5.00 Nm (708 oz-in)

6.74 Nm (955 oz-in)

36.2 Nm (26.7 lb-ft)

最大额定转速

4300 RPM

4025 RPM

2700 RPM
