4 通道和 8 通道模拟输出,0–20 mA


  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载

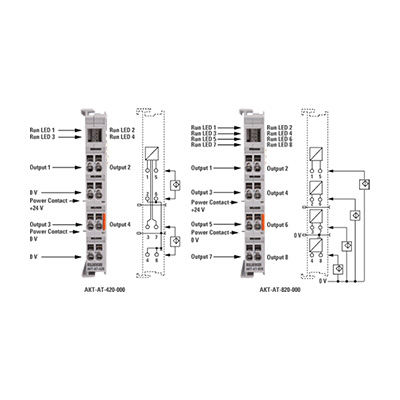

这些 4 通道和 8 通道模拟输出终端生成范围在 0 到 20 mA 之间的信号。电气隔离电源以 12 位分辨率提供给过程层。输出阶段由 24 V 电源供电。
4 通道型号对所有四个输出使用两线制连接
8 通道型号将所有八个通道结合在一个壳体中,使用允许控制多个传动装置的单线连接技术,同时最小化控制柜内的空间需求
电源触点循环通过,且总线终端具有带 0 V 电源触点的共同接地电势
LED 指示总线耦合器数据交换的状态

电气和机械规格

AKT-AT-420-000

AKT-AT-820-000

输出数目

4

8

电源

24 V DC,通过电源触点



信号电压

0…20 mA



加载

< 350 Ω(防短路)

< 150 Ω(防短路)

测量误差

< ±0.1 %(相对于原尺寸值)

< ±0.2 %(相对于原尺寸值)

分辨率

12



转换时间

~ 4 ms

~ 8 ms

电气隔离

500 Vrms(标准总线/信号电压)



标准总线的电流消耗

典型20 mA



过程映像中的位宽度

输出:4 x 16 位数据(4 x 8 位控制/状态可选)

输出:8 x 16 位数据(8 x 8 位控制/状态可选)

重量

75 g



运行/存储温度

0 C ...+55 °C /-25 °C...+85 °C



相对湿度

95 %,无冷凝



抗振动/冲击性能

符合 EN 60068-2-6 / EN 60068-2-27/ 29



EMC 抗扰性/发射

符合 EN 61000-6-2 / EN 61000-6-4



防护等级/安装位置

IP 20/变量



可插拔接线

用于所有总线终端
